Как определить резьбу ствола под ДТК: замер за 15 минут

Большинство охотников не знают, какая резьба у них на стволе. Это нормально: в паспорте оружия её указывают не всегда, по названию модели она тоже не читается — одна винтовка в разных партиях идёт с разной резьбой. Но именно от резьбы зависит, наедет банка на ствол или приедет к вам зря.

Ниже — как прочитать обозначение резьбы, как замерить её самому за 15 минут и таблица по ходовым платформам. Без резьбомера тоже покажем.

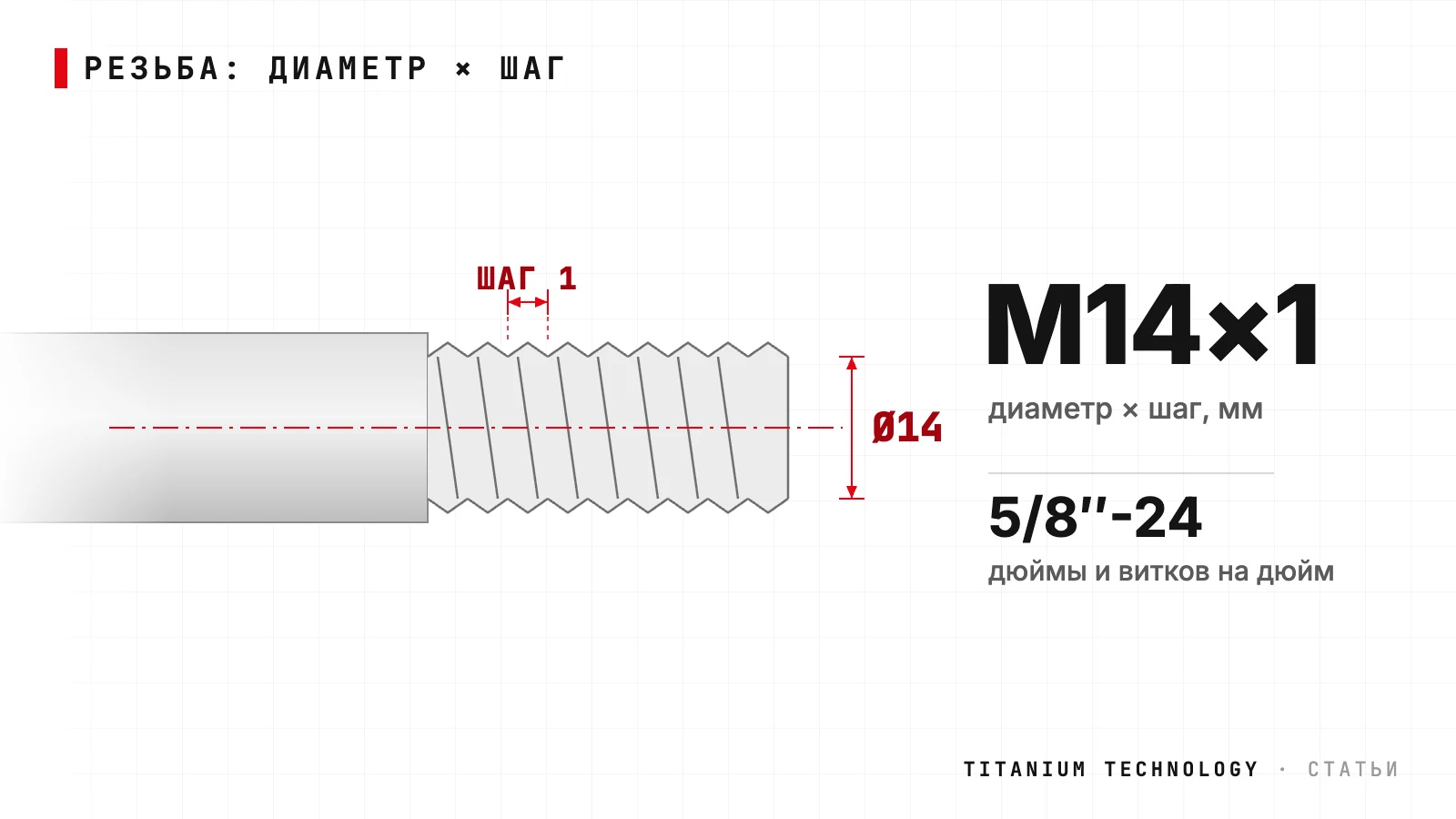

Что означает обозначение резьбы

Коротко: метрическая резьба пишется как М[диаметр]×[шаг], дюймовая — как [диаметр в дюймах]-[витков на дюйм]. Буква Lh или слово «левая» — направление.

Метрическая резьба — самая частая на российском рынке. Запись М14×1 читается так: наружный диаметр 14 мм, шаг (расстояние между соседними витками) 1 мм. М18×1,5 — диаметр 18 мм, шаг 1,5 мм.

Дюймовая резьба стоит на импортных платформах. 5/8"-24 — это диаметр 5/8 дюйма и 24 витка на один дюйм. Число после дефиса тут означает количество витков, не шаг в миллиметрах — это частая путаница, о ней ниже.

Суффикс Lh (от left hand) или пометка «левая» означает левую резьбу: она закручивается против часовой стрелки. Без суффикса резьба правая — это значение по умолчанию.

Почему резьбу нельзя угадать «по модели»

Коротко: одна модель в разных партиях и конфигурациях идёт с разной резьбой. Надёжно только замером конкретного ствола.

Соблазн понятный: загуглить «Tikka T3 резьба» и заказать. Проблема в том, что Tikka T3x в разных конфигурациях ствола встречается и с М15×1, и с М18×1. То же с Blaser R8. Диаметры близкие, перепутать легко, а ДТК под них — разные.

Добавьте сюда направление. АКМ, ВПО-133/136 и Вепрь (включая Вепрь-308) идут с М14×1 левой. А Bergara, Browning, CZ 557 — с М14×1 правой. Диаметр и шаг те же, но резьба другая.

Что понадобится для замера

Коротко: штангенциркуль на диаметр, резьбомер или линейка на шаг, ветошь и хороший свет.

• Штангенциркуль (точность 0,1 мм) — для наружного диаметра.
• Резьбомер (набор резьбовых щупов) — для шага. Стоит 300–700 ₽, есть в любом хозяйственном.
• Линейка — если резьбомера нет, шаг считается и по ней.
• Ветошь — очистить резьбу перед замером.
• Хороший свет — чтобы разглядеть направление витков.

Как замерить резьбу за 6 шагов

Коротко: снять устройство, очистить резьбу, замерить диаметр по гребням, посчитать шаг, определить направление, сверить с таблицей.

1. Снять ДТК или защитную гайку

   Резьба должна быть открыта. Правую гайку откручивают против часовой стрелки, левую — по часовой. Если не помните направление — вернётесь к нему на шаге 5.

2. Очистить резьбу

   Грязь, нагар и ржавчина на витках дают погрешность до 1 мм в диаметре. Протрите ветошью, мерьте по чистому металлу.

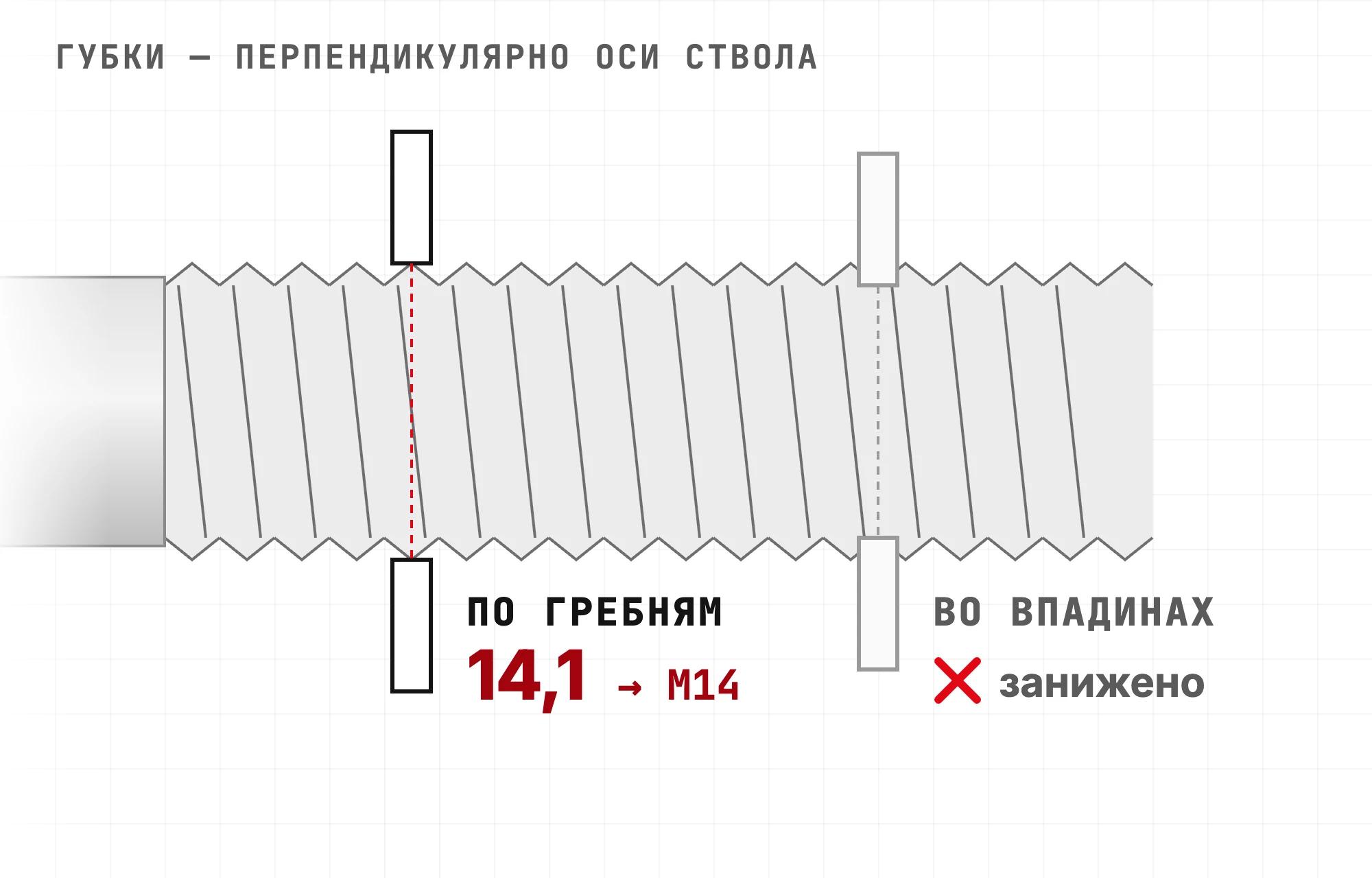

3. Замерить наружный диаметр

   Охватите штангенциркулем гребни витков — самые высокие точки резьбы. Губки держите перпендикулярно оси ствола. Получили 14,1 мм — это М14 (небольшой допуск это норма). А 17,9 мм — уже М18.

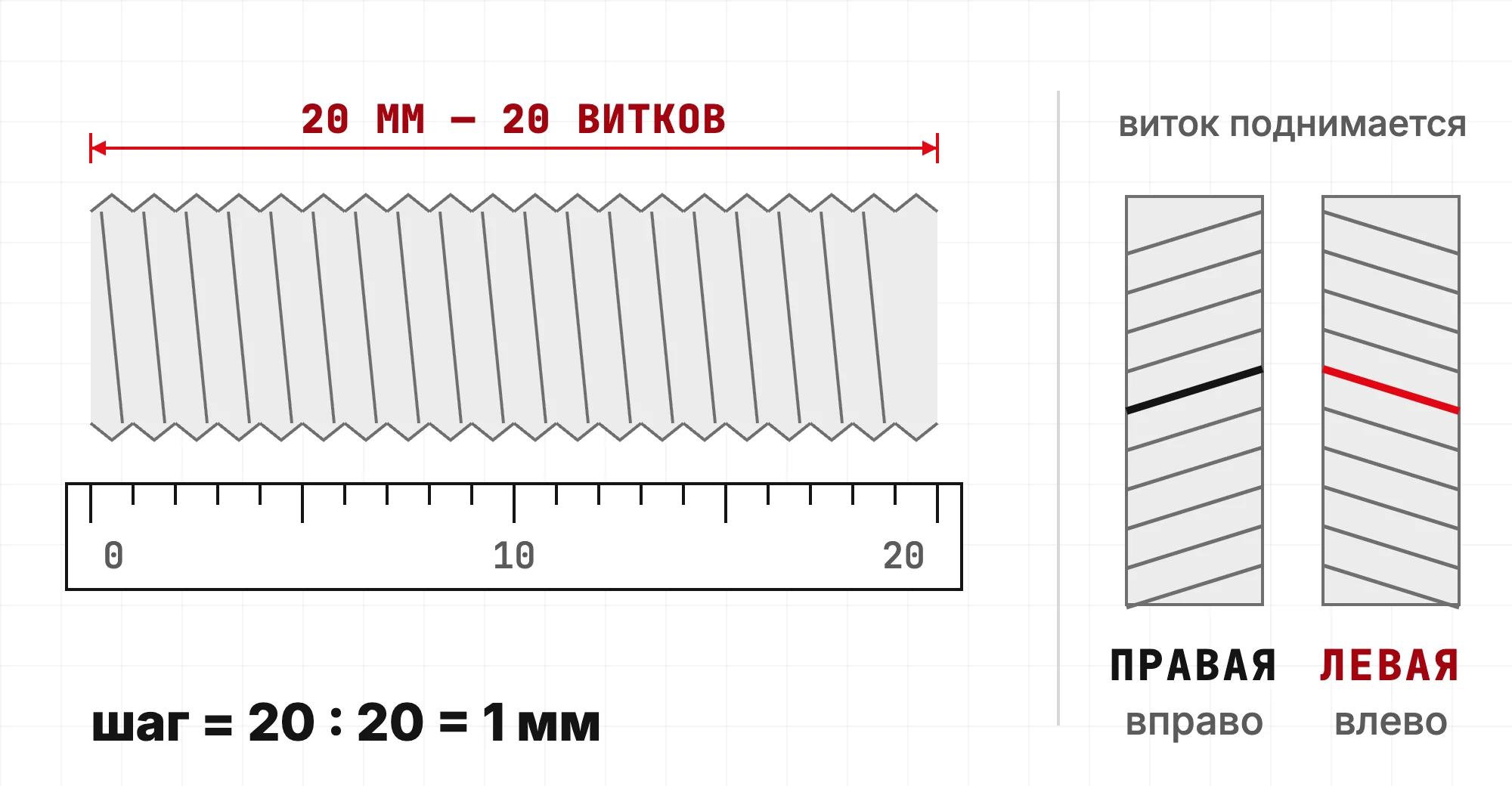

4. Определить шаг

   С резьбомером: подберите щуп, который плотно ложится на витки, — число на нём и есть шаг. Без резьбомера: отмерьте линейкой участок 20 мм, посчитайте полные витки на нём и разделите 20 на их число. 20 витков на 20 мм — шаг 1,0 мм. 13–14 витков — шаг около 1,5 мм.

5. Определить направление

   Посмотрите на гребни сбоку. Виток поднимается слева направо — резьба правая (как у обычного болта). Справа налево — левая. Можно и проще: попробуйте закрутить колпачок по часовой стрелке — пошёл, значит правая.

6. Сверить с таблицей

   Соедините значения: диаметр × шаг + направление. Например, «М15×1 правая» или «М14×1 левая». Сверьте с таблицей ниже. Не нашли совпадения — запишите цифры и уточните у производителя оружия или у нас.

Ходовые резьбы по платформам

Коротко: таблица закрывает большинство карабинов на рынке, но она справочная — конкретную резьбу всё равно подтверждайте замером.

Если вы ищете резьбу под свой калибр

Коротко: калибр резьбу не определяет — определяет платформа. Один и тот же .308 Win идёт с четырьмя разными резьбами.

Частая формулировка запроса — «какая резьба под .308» или «резьба под 7,62×54». Ответа на неё не существует, и это не придирка к формулировке: в .308 Win на нашем рынке живут минимум четыре резьбы одновременно.

• .308 Win / 7,62×51. Вепрь-308 — М14×1 левая. Bergara, Browning, CZ — М14×1 правая. Blaser, Sauer, Tikka T3 — М15×1. Sako и часть Tikka T3x — М18×1. Remington 700 и AR-10 — дюймовая 5/8"-24.
• 7,62×54R. У Тигра и ВПО-801 штатной резьбы обычно нет вовсе — нужна нарезка или цанговое крепление. У ПКМ — М18×1,5 левая.
• 7,62×39. Вепрь и АКМ — М14×1 левая, Сайга МК — обвесная М24×1,5.
• .223 Rem / 5,56×45. AR-15 — 1/2"-28. Сайга МК .223 — М24×1,5.
• 6,5 Creedmoor. Чаще всего М18×1 (Sako, Tikka T3x) или М16×1 со срезом на Орсисе. Встречается и М17×1 — редкая, но рабочая.

Вывод один и тот же: начинайте не с калибра, а с платформы, и заканчивайте замером. Калибр нужен для подбора проходного отверстия ДТК, а не резьбы.

Какие резьбы делаем мы

Коротко: метрические от М13×1 до М24×1,5 и дюймовые от 1/2" до 3/4", включая левые и варианты со срезом.

Посадочная резьба у нас не берётся с полки — она делается под конкретный заказ. Метрический ряд: М13×1, М14×1, М15×1, М16×1, М17×1, М18×1, М20×1, М24×1 и М24×1,5, плюс левые (М13×1 и М14×1 левые) и варианты со срезом или сквозные. Дюймовые: 1/2"-28 (AR-15), 1/2"-20, 9/16" UNF, 5/8"-24 (AR-10, Remington 700) и 3/4"-24.

Если ваша резьба в этот ряд не попала — это не отказ. SLM-печать и электроэрозия позволяют изготовить резьбовой блок под нетиповые параметры: серийное производство так обычно не умеет, у нас это делается под конкретный ствол. Нужен только точный замер или образец.

Частые ошибки

Коротко: большинство ошибок — это замер по впадинам вместо гребней, путаница метрики с дюймами и пропущенное направление.

Чем грозит неверная резьба

Коротко: в лучшем случае ДТК просто не накрутится, в худшем — сядет с люфтом, уведёт кучность и разобьётся.

• Не накрутится вовсе. Диаметр или шаг не совпали — устройство не входит в резьбу. Это самый безобидный исход: банка цела, просто нужна пересылка.
• Сядет с люфтом. Резьба разбита или слегка нестандартная — ДТК болтается, встаёт с несоосностью.
• Несоосность и клипание. При перекосе пуля на выходе задевает торцы перегородок. Кучность падает, а сам ДТК можно повредить. Ориентир по концентричности резьбы для нормального соединения — в пределах 0,05 мм; такую точность даёт станочная нарезка, а не подгонка на месте.

Если резьбы нет или она нестандартная

Коротко: резьбу нарезают в лицензированной мастерской, а нестандартную мы можем сделать под ваш замер.

На части платформ штатной резьбы нет вовсе: Тигр и ВПО-801 (база СВД), Мосинка, ряд старых болтовиков. Здесь два пути. Первый — нарезать резьбу в лицензированной оружейной мастерской (услуга платная, порядок цены — около 15 000 ₽ плюс защитный колпачок; самостоятельная нарезка в РФ незаконна, нужно направление из ЛРО). Важно, чтобы резьба была соосна полям нарезов, иначе весь смысл теряется.

Второй путь — если резьба нестандартная, но есть. Тогда нарезка стволу не нужна: посадку изготавливаем под ваши цифры (см. раздел выше).

Частые вопросы

Как подобрать банку без ошибки

Если не уверены в резьбе — не гадайте. Пришлите три числа: диаметр, шаг и длину резьбы. Не получается замерить — пришлите родной защитный колпачок или штатный ДТК, снимем резьбу по образцу. По гарантии проблему с резьбой (не накручивается или люфт) закрываем заменой резьбового блока, а не всей банки.

Дальше стоит посмотреть, чем модели отличаются между собой по звуку: у нас есть замер 15 ДТК на одном стволе — .308 Win, шумомер, открытая методика, включая изделия других производителей.

Консультация по ДТК — Никита, @titan_dtk71. Разберём вашу ситуацию и подберём модель под конкретный ствол, без условия «купи у нас».
