Установка ДТК на карабин: порядок, соосность и пристрелка

Установка занимает минуту. Именно поэтому её редко читают: кажется, что накрутить резьбовое соединение умеет каждый.

Вопросы приходят потом. «Накрутил — ушла точка попадания, банка испортила бой». «Затянул ключом — теперь не откручивается». «Внутри что-то дребезжит». Почти всё это разбирается до первого выстрела, за несколько минут.

Ниже — порядок из нашего руководства по эксплуатации, с объяснением, зачем каждый шаг нужен. Про подбор модели тут ничего нет: если вы ещё выбираете, начните с трёх вопросов до заказа.

Что сделать до того, как накручивать

Коротко: осмотреть изделие, продуть его сжатым воздухом и очистить резьбу на стволе.

Пункт про продувку выглядит формальностью, но он в руководстве стоит с пометкой «обязательно», и вот почему. Изделие печатается послойно, потом проходит механическую обработку. Внутренняя полость закрытого устройства — это несколько камер с перегородками, и вычистить её насухо сложнее, чем трубу. После производства и хранения внутри могут остаться технологические загрязнения и металлическая стружка.

Продувают сжатым воздухом под давлением 3–5 атмосфер, со стороны дульного среза в направлении казённой части — то есть в ту сторону, откуда придёт пуля, а не вслед за ней. Направление имеет значение: иначе мусор уйдёт вглубь камер.

Дальше — обычный осмотр. Механические повреждения, состояние резьбы, отсутствие посторонних предметов внутри.

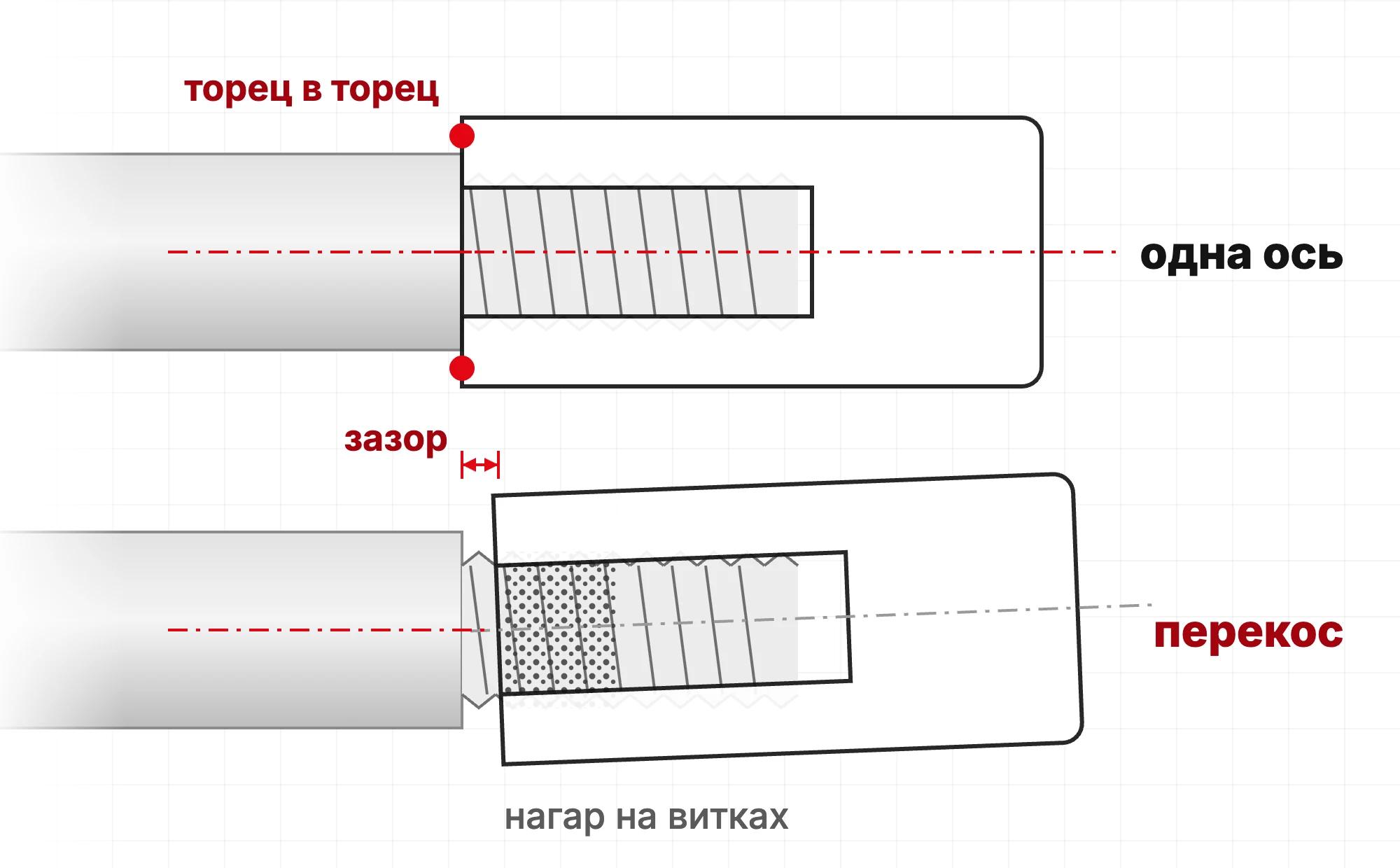

Резьбу на стволе тоже готовят: снимают старую смазку и загрязнения. Нагар на витках мешает изделию сесть до упора, а севшее не до упора устройство стоит с перекосом.

Установка за пять шагов

Коротко: снять штатное устройство, очистить резьбу, навернуть руками до упора, проверить плотность посадки и соосность.

1. Снять штатное дульное устройство

   На большинстве карабинов с завода стоит пламегаситель или защитная гайка. Посадка резьбовая, поэтому штатный элемент просто свинчивается. Правая резьба откручивается против часовой стрелки, левая — по часовой.

2. Очистить резьбу на стволе

   Ветошью, до чистого металла. Старая смазка и нагар дают ложное «до упора» на пол-оборота раньше.

3. Навернуть изделие вручную до упора

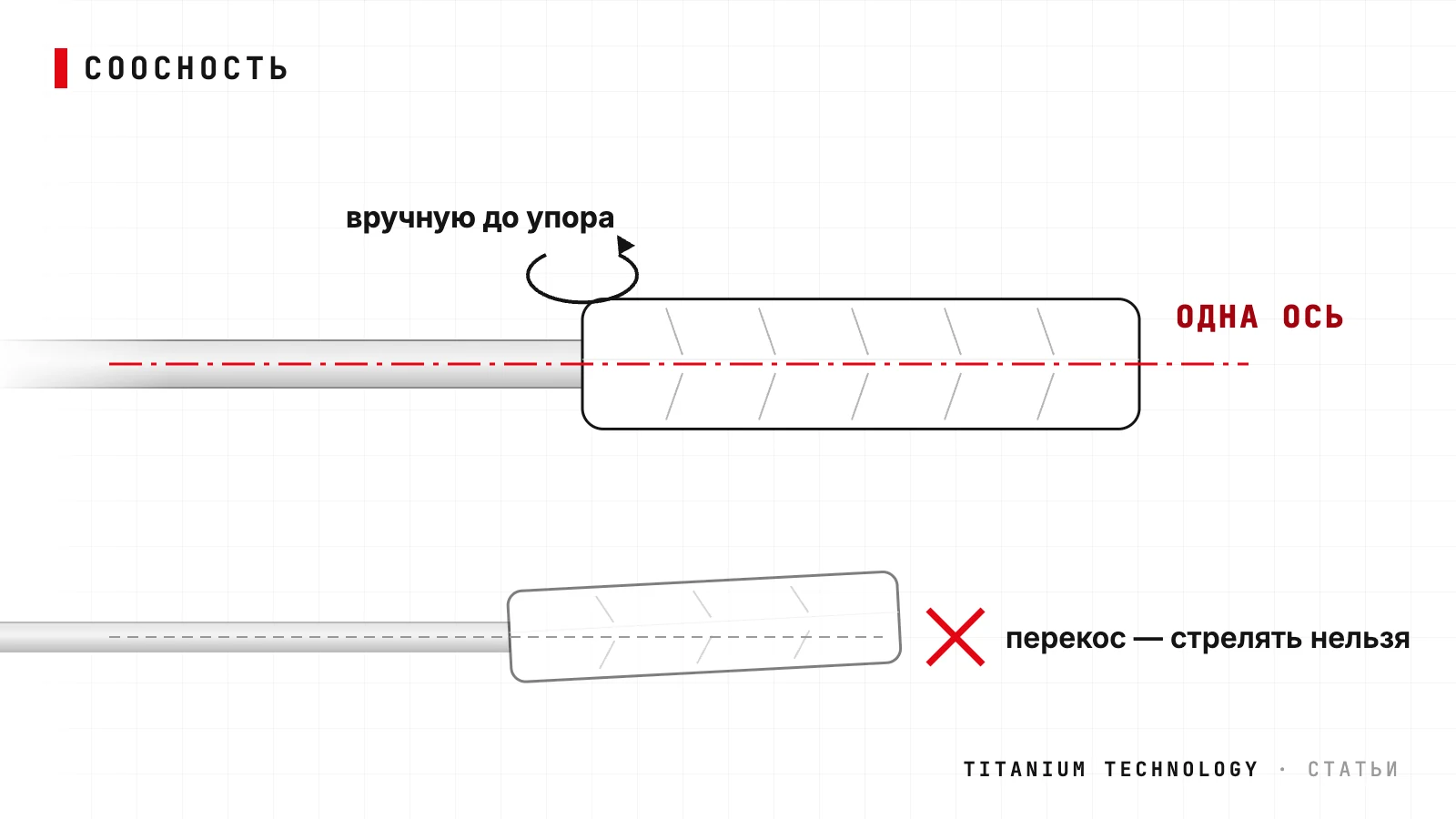

   Именно вручную. Изделие идёт по резьбе свободно до последних витков, дальше садится на торец. Момент, когда вращение стало тугим и остановилось, и есть упор.

4. Проверить посадку

   Изделие не должно проворачиваться дальше и не должно иметь ощутимого люфта. Покачайте его рукой поперёк оси: подвижности быть не должно.

5. Проверить соосность

   Визуально, вдоль канала. Как именно — в следующем разделе.

Соосность: что можно проверить на месте

Коротко: посмотреть в канал против света. Пуля должна проходить строго по оси, не задевая перегородок.

Соосность — совпадение оси канала изделия с осью канала ствола. Внутри закрытого устройства пуля идёт сквозь несколько перегородок с отверстиями, и каждое из них рассчитано с небольшим запасом по диаметру. Запас этот измеряется долями миллиметра, поэтому перекос выбирает его быстро.

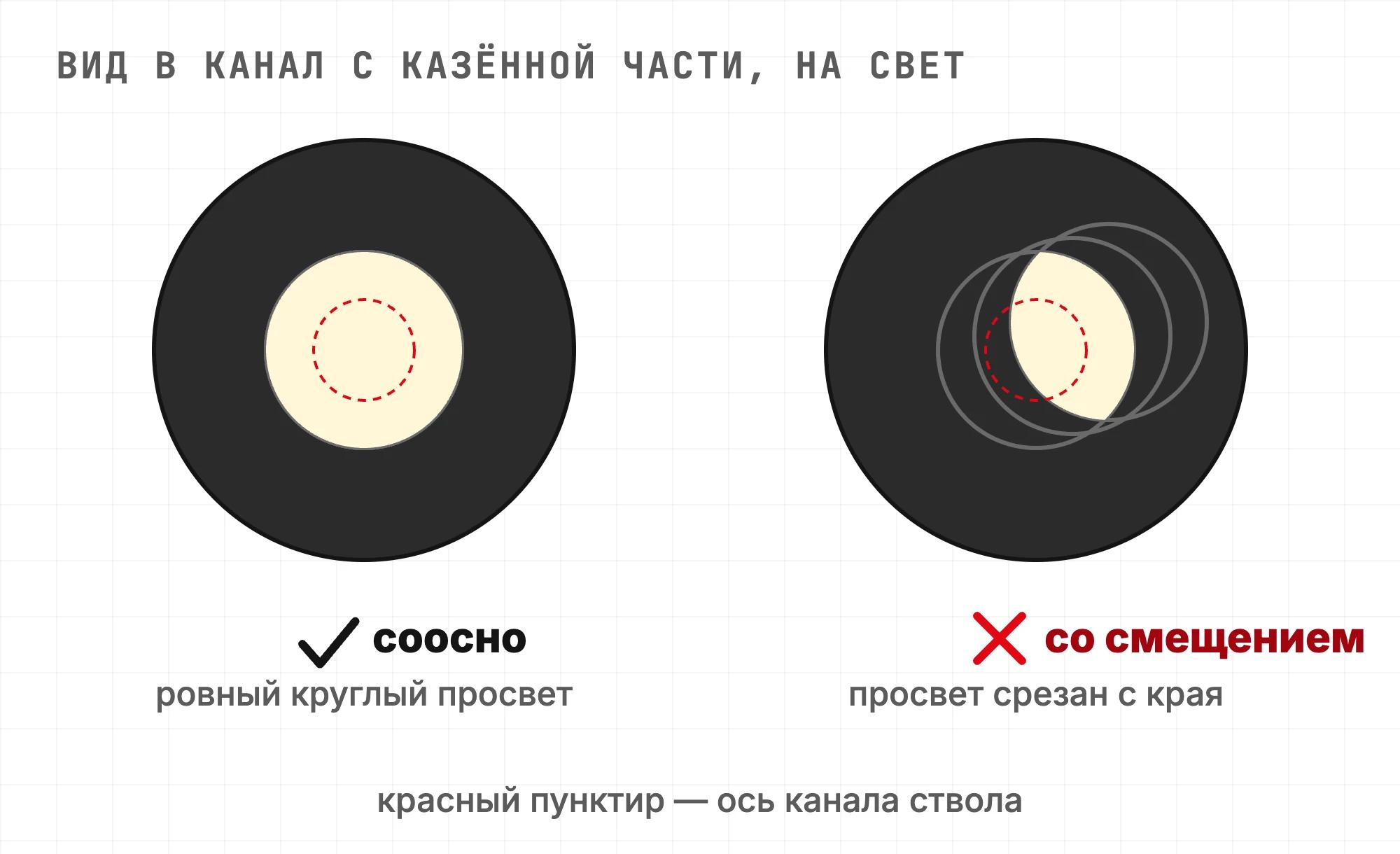

Проверка простая. Снимите затвор или откройте патронник, поднесите оружие к источнику света и посмотрите в канал ствола с казённой части. Отверстия перегородок должны выстроиться в один ровный просвет, симметричный относительно канала. Смещённый в сторону или срезанный с одного края просвет — повод не стрелять.

Причин у перекоса три, и почти всегда дело не в устройстве:

• резьба нарезана несоосно каналу — самая частая, лечится только в мастерской;
• изделие село не до упора — грязь на витках или недокрут;
• лишнее звено в соединении — переходник добавляет свой допуск к допуску резьбы.

Пристрелка: почему СТП уходит

Коротко: средняя точка попадания после установки сместится обязательно. Это нормальный эффект, и стоит он три-пять патронов.

Механизм понятный. На конце ствола появилась масса, изменились колебания при выстреле, изменилась картина истечения газов на срезе. Пуля выходит в других условиях — значит, летит в другую точку.

Руководство говорит об этом отдельным пунктом: после установки необходимо произвести пристрелку и приведение оружия к нормальному бою, а смещение СТП — нормальный эффект, а не признак неисправности.

Важно не путать два разных явления. СТП — куда легла группа. Кучность — насколько она тесная. Исправное устройство на кучность не влияет: группа остаётся такой же плотной, просто переезжает. Если же группа вместо переезда расползлась — дело не в пристрелке. Смотрите соосность.

Дистанцию берите ту же, на которой пристреливали карабин до установки. Сравнивать имеет смысл сопоставимое.

Что нормально на первых выстрелах

Коротко: усиленная вспышка на первом выстреле и искры при стрельбе — штатные явления титанового изделия.

Два эффекта пугают одинаково часто, и оба безобидны.

Сильная вспышка на первом выстреле. Внутри нового изделия остаются следы смазки и консервационных материалов. Они выгорают при первом выстреле, и дульное пламя получается заметно ярче обычного. Разово.

Искры при стрельбе. Титан образует искры при контакте с высокотемпературными пороховыми газами — это физическое свойство сплава. Стальное изделие так себя не ведёт, титановое ведёт всегда, и на работоспособность это не влияет.

А вот что действительно требует остановки: изменившийся звук выстрела, следы касания пули о перегородки, видимая деформация корпуса.

Если штатной резьбы на стволе нет

Коротко: нарезка в лицензированной мастерской. Переходник эту задачу не решает.

Часть платформ приходит с завода без резьбы под дульное устройство. Тигр и ВПО-801, СКС, мелкокалиберные винтовки вроде ТОЗ-78, ряд старых болтовиков. Цеплять изделие не за что.

Переходник в этом случае не помогает: ему самому нужна резьба, за которую он держится. Крепления в обход резьбы — цанга, зажим, штифт — не дают той точности позиционирования, которая нужна закрытому устройству с перегородками внутри.

Единственный корректный путь — нарезать резьбу в лицензированной оружейной мастерской, соосно полям нарезов. Порядок цены — около 15 000 ₽ вместе с защитным колпачком, нужно направление из ЛРО, самостоятельная нарезка в России незаконна. Подробности замера и нарезки — в гайде про резьбу ствола.

Что учесть на конкретных платформах

Коротко: резьбу задаёт платформа, а не калибр, и проверять её надо до заказа. При самой установке платформа влияет на три вещи.

Направление резьбы. На платформе Калашникова — Вепрь, Вепрь-308, АКМ-образные — резьба левая. Она откручивается по часовой стрелке, и именно это сбивает с толку чаще всего: человек тянет в привычную сторону, решает, что прикипело, и берёт ключ. У Сайги МК обвесная резьба правая. Полная таблица по платформам — в гайде про резьбу ствола.

Посадка со срезом. У части платформ, например у Орсиса 120/140, резьба идёт со срезом под штатное устройство. Изделие с обычной посадкой того же диаметра и шага на такой ствол не встанет, и выясняется это при установке — то есть поздно.

Штатное устройство, которое не свинчивается. Иногда заводской элемент посажен на фиксатор или закреплён штифтом. Тогда установка начинается не с ключа, а с мастерской.

Отдельный случай — самозарядные карабины на платформе Калашникова. Под них у нас есть ДТК-П САЙГА/ВЕПРЬ: корпус 250 мм, посадка на штатную левую М14×1 или на 24×1,5, без переходников. Порядок установки тот же.

Не знаете свою резьбу — не гадайте по калибру. Три числа (диаметр, шаг, направление) снимаются штангенциркулем за пятнадцать минут.

Снятие и обслуживание после стрельбы

Коротко: дать остыть 15–20 минут, снять, очистить резьбу от нагара, смазать нейтральным оружейным маслом.

Титановое изделие после серии выстрелов нагревается сильно. Снимать его сразу нельзя: руководство прямо предупреждает о термических ожогах и требует дождаться полного остывания — не менее 15–20 минут.

Дальше по порядку: отвернуть, очистить эксплуатационную резьбу изделия и дульного среза от нагара и пороховых остатков, протереть поверхности чистой ветошью, смазать резьбовое соединение нейтральным оружейным маслом, снаружи протереть от влаги.

При периодическом осмотре проверяют четыре вещи: трещины, сколы и вмятины; состояние резьбового соединения; соосность внутреннего канала; целостность покрытия.

Частые ошибки

• Затянуть ключом. Соединение не силовое. После нагрева прикипит, и снимать придётся уже с усилием, которого оно не рассчитано выдерживать.
• Пропустить продувку. Стружка внутри камеры встречается с пулей на скорости — это повреждение изделия и ствола.
• Списать смещение СТП на брак. Смещение обязано произойти. Не произошло бы — вот это было бы странно.
• Накрутить на грязную резьбу. Изделие сядет не до упора и встанет с перекосом, а виноватым будет выглядеть устройство.
• Ставить через переходник, потому что «так дешевле». Дешевле выходит один раз, а повторяемость СТП теряется навсегда.
• Снимать горячим. Ожог плюс риск замять витки на разогретом металле.

Частые вопросы

Если сомневаетесь — пришлите замеры

Установка сама по себе проста. Ошибки почти всегда приезжают с предыдущего этапа: не та резьба, посадка со срезом, ствол без резьбы вообще. Всё это дешевле выяснить до заказа, чем после.

Пришлите диаметр, шаг и направление резьбы — или родной защитный колпачок, снимем посадку по образцу. По гарантии проблему с резьбой закрываем заменой резьбового блока, а не всей банки.

Консультация по установке и подбору — Никита, @titan_dtk71. Разберём вашу платформу предметно, без условия «купи у нас».
